筆記電腦刷BIOS失敗無法開機—用CH341A編程器重刷BIOS教學！
ASUS筆記電腦更新BIOS失敗無法開機—用CH341A編程器重刷BIOS教學！
前一陣子買了一台新的筆記電腦 (∩_∩) ，因此讓跟了我多年的ASUS A42JA筆電因此就被束之高閣沒有再被使用了 ヽ(´ー` )┌ ，後來想說反正放著不用也是浪費，乾脆就整理一下拿到拍賣網站給便宜賣掉算了 (¬‿¬) ，於是便動手開始移除個人的資料， 把WINDOWS 7系統還原到出廠狀態，順便一起更新BIOS的版本，而更新的過程很順利，在寫入100%後便自行重開機，重開機後小弟發現電源燈與硬碟燈皆恆亮，且螢幕沒有畫面，但小弟當然得等著它繼續開機更新BIOS，可是2分鐘..，5分鐘過了..，情況還是一樣，此時心中不禁起了疑惑 (•ิ_•ิ)? ，不會吧！會不會更新失敗了？難道這麼倒楣的事都讓小弟我給碰上了？一直等到十分鐘過後，小弟我終於失去耐性了，便下定決心長按電源鍵來讓筆記電腦強行關機 (╯‵□′)╯︵╧═╧ ，然後再開機，結果依然還是沒有畫面，電源燈與硬碟燈都恆亮的情況，小弟仍不死心的又重試了幾次，問題最後終於明朗化了，他媽的BIOS真的更新失敗了，對小弟來說一直是傳說中的問題竟被我給遇上了！！！ 。゜゜(´Ｏ`) ゜゜。
因為這台ASUS A42JA筆電已購置多年，早就過保固了，因此小弟先上網GOOGLE下，發現這類問題ASUS原廠通常是換主機板（這是在論壇上討論的內容），且一片要價$5000元 (⊙_⊙) ，所以送回原廠維修的方案小弟就不考慮了（超出了筆電的價值沒有維修的必要），小弟接著再努力的GOOGLE幾下，終於發現BIOS更新失敗後似乎可以自行使用燒錄器來重刷BIOS (¬_¬;) ，於是這便成為小弟唯一可行的解決方案了。
從網路上找到的刷BIOS案例中，發現大多是使用 ”CH341A編程器（燒錄器）” 來進行燒錄作業，其基本作法是用烙鐵將主機板上的BIOS晶片（芯片）拆下，再用CH341A燒錄器將原廠下載的BIOS檔案燒入芯片中，最後再將BIOS芯片焊接回筆電主機板上。而因為小弟也是電子相關科系出身，也曾拿烙鐵來焊接電子零件，所以就採用了這個烙鐵方案。 (ᴗ˳ᴗ)
於是便風風火火的到拍賣網站去搜尋 ”CH341A” ，果然找到一堆賣場有在賣，價錢也不貴，$100台幣（不含運費）左右就買得到，小弟點進去看了下，發現CH341A編程器只支援24與25系列的芯片，在販售網頁中則列出了一堆CH341A有支援的芯片型號，這下麻煩了，因為小弟不知道ASUS A42JA筆電的BIOS芯片CH341A燒錄器有沒有支援，且小弟也不知BIOS芯片的長相如何 ( . .) ，沒辦法了，只能把筆電給拆了，然後再把筆電主板上的每顆芯片逐個拍照，最後再比對看看有沒有芯片代碼為24或25開頭的，最後在小弟費了九牛二虎之力之後終於把它給找到了 (~_^)b ，芯片的型號為25Q32BVSIG，如下圖：
幸好CH341A燒錄器有支援這顆芯片，在仔細斟酌以後，小弟購買了 土豪金 CH341A編程器 + SOP8燒錄座x 2 + winbond 25Q32BV芯片x 5（因為沒玩過，所以買芯片來測試用） ，其說明如下：
土豪金
CH341A編程器（燒錄器）硬體的介紹：
下圖為賣家賣場抓下來的說明圖片。
在CH341A燒錄器的背面您可以看到關於針腳使用上的說明。

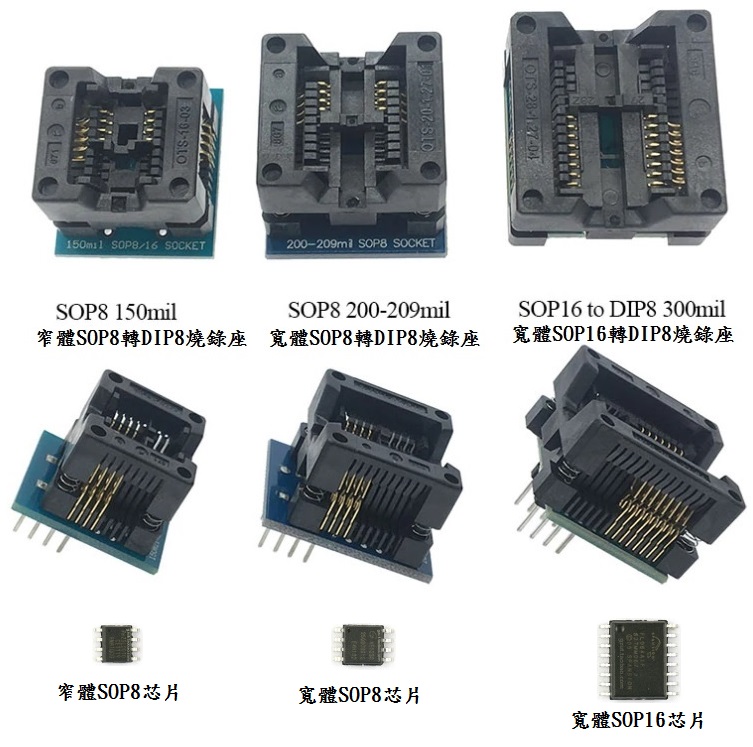

下圖為CH3124A編程器（燒錄器）常用的燒錄座，小弟購買了SOP8寬體與窄體兩種，寬體SOP8燒錄座通常是給25系列的晶片（芯片）來使用，窄體SOP8燒錄座通常是給24系列的晶片（芯片）來使用。若用目視來分辨寬體與窄體的SOP8芯片，胖胖長得像螃蟹的就是寬體SOP8芯片，瘦瘦長得像蜈蚣的就是窄體SOP8芯片。 (^-^)
下圖為CH341A編程器（燒錄器）插座上BIOS芯片的一號腳（第一腳）插入位置說明圖。
下面的照片說明了在將燒錄座插入CH341A插座後，如何來判斷BIOS晶片（芯片）的一號腳（第一腳）的位置是否正確。 ٩(^ᴗ^)۶
為了避免因誤觸裸露的零件造成短路而讓電腦或燒錄器故障，小弟在裸露的零件與芯片的部分貼上膠帶以保安全。 (*^_^*)
CH341A燒錄器（編程器）軟體的介紹：
驅動程式安裝
接下來我們要開始安裝驅動程式以及燒錄軟體（編程軟件）了，參考了一些文章後，便在網路上找到了 "CH341A编程器v1.29绿色破解版" 軟件並下載下來使用，掃完毒後，在安裝的時候發現驅動老是裝不上 ( ͡° ʖ̯ ͡°)，即使另外下載了數個不同版本的驅動來安裝也一樣，另外網路上也找不到有相關解釋的文章，最後小弟才發現原來是安裝程式在繁體WINDOWS系統下會認不得簡體中文的目錄，只要將目錄名稱全改為英文或是繁體中文後便能正常安裝了 (¬_¬;) ，說明如下圖：
在此小弟另外提供了製造原廠的驅動程式與手冊的下載網路連結（最近才找到的），請自行下載：
開啟燒錄主程式與檢測芯片型號
請開啟下圖中CH341A.exe這個檔案來打開燒錄主程式。
剛下載下來的CH341A編程器主程式的默認語言是簡體中文，在繁體中文視窗系統下會呈現一堆亂碼，我們可以將其更改並設定成繁體中文版的。 (^-^*)/
主程式開啟後若是出現未連接的訊息，表示驅動程式未安裝，或是燒錄器還沒跟電腦連接，如下圖。 ﾍ(･_|
下圖乃主程式正常開啟後已連接的情況： ﾍ(･|

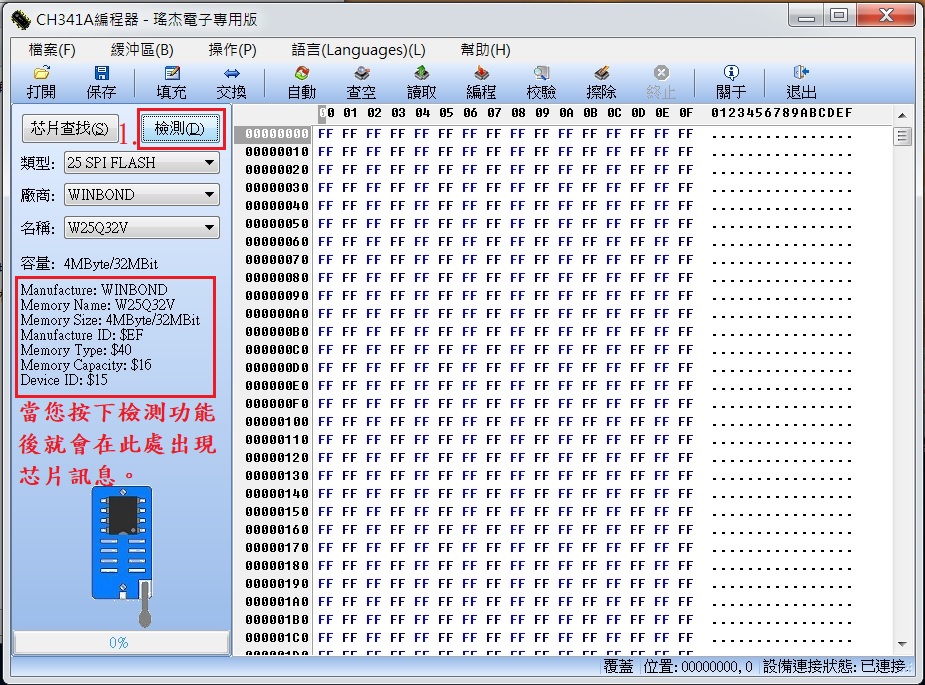

正常開啟後我們要做的第一件事是檢測芯片的型號，以便確認您的芯片有沒有被支援，或是沒有安裝好而造成接觸不良等情況。 ﾍ(|
若按下檢測功能後出現Unknown的訊息，表示偵測不到芯片的型號，或是沒有安裝芯片，或是您的芯片不被支援，或是沒有安裝好接觸不良等，而通常小弟常用來測試燒錄夾有沒有被正確夾好（後文會提到）。 (ᴗ˳ᴗ) ～zzz
軟件操作注意事項: （軟件內的說明文件）
1. CH341A.EXE 24\25編程器軟件中，檢測功能僅屬 輔助功能，由於部份芯片的數據手冊找不到,無法得到對應芯片的標識廠商\芯片ID的信息，才造成此功能未能完善，所以有部份芯片是無法檢測出的，所以說檢測功能的準確性也並非百分百。
2.有關檢測識別錯誤問題（指MX25L6445識別為MX25L6405之類），例如MX25L6405和MX25L6406,MX25L6445，三個型號的芯片設備號都是相同的，所以就導至誤識別。
3. 當檢測目標芯片為 "Unknown"，並不代表編程器不能燒寫. 可通過手動選擇芯片進行燒寫操作.
如芯片列表中沒有對應型號，可直接選擇接近的型號\品牌，即選擇相同的容量即可。
其中 廠商 一項中有 "COMMON"，代表通用.各種品牌芯片的編程指令都是一樣的（SST和ESMT除外）。
所以在軟件中型號\品牌只能算得上是一個稱呼，只要選對了芯片容量，即可直接燒寫操作（SST和ESMT除外）。
如芯片列表中沒有對應型號，可直接選擇接近的型號\品牌，即選擇相同的容量即可。
其中 廠商 一項中有 "COMMON"，代表通用.各種品牌芯片的編程指令都是一樣的（SST和ESMT除外）。
所以在軟件中型號\品牌只能算得上是一個稱呼，只要選對了芯片容量，即可直接燒寫操作（SST和ESMT除外）。
4. 如芯片列表中，沒有你所需要的型號時，可在 廠商 一項選為 COMMON，然後選擇你相應芯片的容量即可。
5. 當檢測信息內容的最後四行都是顯示$FF，說明芯片引腳未正常與測試座完好接觸，請檢查是否放反芯片或虛焊等。
6. 如碰到使用"自動"按鈕燒寫芯片時，出現提示"寫操作超時失敗！"的錯誤信息. 這時應改用手動操作，點擊"擦除"完成後，需要等上十幾秒，再點擊"編程". （原因1可能是個別芯片兼容問題，讀寫要等待間隔一斷時間; 原因2芯片引腳與編程器測試座接觸不好，導至芯片無響應電腦發出的指令）。
7.在讀寫操作過程中，不建議你再進行其它操作（如瀏覽網頁\QQ\下載等），可能會造成讀寫數據失誤，造成數據校驗失敗。
備份芯片上的內容
接下來是非常重要的一個步驟，就是分別執行 "讀取" 與 "保存" 的功能，目的是將目標芯片上的內容給保存下來（其重要性後文會提到）。 (¯﹃¯*)
ＰＳ：由於有網友反應說備份了原本正常的芯片上的內容，後來重新燒錄後卻不能執行了，因此在 "讀取" 的動作後，記得先執行 "校驗" 來確定所讀取的內容是否與芯片中的內容一致，接著才執行 "保存" 的功能。
若您要將dump files燒入芯片中，請您在執行過 "開啟" 、 "擦除" 、 "編程" 功能後，同樣的要執行 "校驗" 來確定所寫入的內容是否與緩衝區中的內容一致。
另外，在軟件內的說明文件中有提到：在讀寫操作過程中，不建議你再進行其它操作（如瀏覽網頁\QQ\下載等），可能會造成讀寫數據失誤，造成數據校驗失敗。
當您將目標芯片上的內容給備份後，就算是新的BIOS刷失敗了，我們還有原來舊的的BIOS可使用，不是嗎？因此養成這個習慣是很重要的！！
將BIOS燒入芯片中
執行步驟：分別依序執行 "打開"、"擦除"、"編程"、"校驗" 四項功能。
說明如下：
打開－將原廠下載的BIOS檔案讀入緩衝區中。
擦除－將芯片上的資料清空。
編程－將緩衝區的資料寫入芯片中。
校驗－比對緩衝區與芯片中的資料是否一致。
當您做完上面四個步驟後，將BIOS燒入芯片的作業就完成了！
另外，我們也可以使用 "自動" 的功能，從下圖中我們可以得知自動功能集合了 "擦除"、"編程"、"校驗" 三項功能，所以將BIOS燒入芯片中的執行步驟可以簡化為執行 "打開"、"自動" 兩項功能。
如下圖，您也可以在執行 "打開" 功能後，接著執行 "自動" 功能來簡化燒錄程序。
而以上的測試都是用小弟另外買的芯片來做的，事實上小弟此時尚未將BIOS刷入筆電中，這是因為施工用的烙鐵、焊錫、助焊劑、吸錫器、吸錫線等工具尚未備全的緣故。
在此小弟向您推薦下列的這篇文章，文中作者將如何準備、如何找、如何買、如何用烙鐵焊等過程，都清楚說明白，並附上了相關的網路連結，可以說是非常適合給想要DIY硬改的入門者參考的一篇文章。
接著小弟又在網路上看到下列的這篇文章，其文中將如何使用 "燒錄夾" 寫的非常詳細，在此推薦給大家來看，也是這篇文章改變了小弟原本預計使用烙鐵來拆換BIOS芯片的想法。
什麼！！ 不用拆換BIOS芯片也能將BIOS刷入筆電？？！！！
這是小弟看到上面這篇文章時的想法，這彷彿就像是在沙漠中缺水的旅人突然看到了一片綠洲一樣！
其實烙鐵方案若是使用熱風槍來拆換SOP8芯片那事情就簡單了，SOP8芯片的八隻腳齊被熱風吹（還是熱風吹的面積大啊！），等焊錫融化後直接用夾子夾起即可，可是若只使用烙鐵來拆換SOP8芯片那技術難度就變高了，且有一不小心就弄壞了PCB焊盤的風險，而看高手示範視頻其使用刀型烙鐵（烙鐵頭較寬）一次四隻腳齊焊（小弟的是尖型一次最多只能處理兩隻腳），等焊錫融化後高手用夾子硬是將SOP8芯片翹起一邊（不知這麼做會不會有焊盤脫落的風險），然後再替另一邊輕鬆解焊，而若是小弟的尖型烙鐵，則又該如何處理呢？ 小弟也因此一日工具未準備齊全就一日不敢動手拆換芯片。這也是小弟在看到了 "燒錄夾" 的神奇功能後會如此激動的原因！
燒錄夾的使用與說明
廢話不多說，小弟買到的燒錄夾照片如下：
下文為賣家網站對燒錄夾的使用說明： (´┓`*)
夾的時候不要強行往下壓，要打開夾子，從晶片左右兩邊往裡夾，拆的時候也一樣，不能直接拔出來，要先把夾子左右分開，再取出夾子，基本就不會弄壞夾子的尖頭。
支援的晶片尺寸為腳距1.27MM 全系列 SOP8 寬體 和SOP窄體轉DIP-8直插 2種規格！
有的板子可以直接夾晶片，但是有的板子不能這樣操作，因為晶片在板子上會受到週邊電路的影響，有的不能識別，不能識別的只能拆下來用燒錄板焊接燒錄。 好多大功率程式設計器基本上都可以正常使用（ 如：威龍，周立功，西爾特等外接電源的程式設計器） 當遇到帶有受保護功能的程式設計器的時候，夾子在正常的電壓下是讀不出來的，這時候需要加一個3.3V的電壓，方法是： 夾子夾住晶片，晶片第8腳對應的夾針加一個3.3V的電壓。一般3.3V的電源有兩根線，那麼VCC對應接夾子，另外一根線直接接地就可以了。
下圖是將燒錄夾插入CH341A燒錄器的圖片及說明：
若您需要詳細的分解動作說明請自行參考小弟前面推薦的文章，而關於燒錄器插座的第一腳請自行參考本文硬體介紹的部分。
下圖是燒錄夾夾頭與寬體SOP8芯片的照片。
下圖為示範在使用燒錄夾來夾SOP8芯片時不要夾得太淺而造成只夾在芯片的封裝上，而是要將夾子內的金屬齒對準夾在芯片的金屬腳上才正確。
而進行燒錄時我們要如何確認燒錄夾有沒有被正確的夾好呢？在此您可以使用 "檢測" 功能來確認。
如果您在執行 "檢測" 功能後能正確找到芯片的型號，那麼表示您的燒錄夾是夾妥的。
如下圖，當檢測目標芯片為 "Unknown"，且檢測信息內容的最後四行都是顯示$FF，說明芯片引腳未正常與測試座完好接觸，請檢查是否放反芯片或虛焊等。
既然燒錄的風險與技術門檻都降低了，並且工具也齊全了，我們就開始進行燒錄作業吧！ ヾ(￣◇￣)ノ
……
………
………… （過程省略）
補充下，由於燒錄作業是拆機裸板進行的，為了避免誤觸燒壞零件，請事先移除任何的電源，特別是筆記型電腦，由於現在的筆電充電電池大多是內建的，若拆機時忘了移除電池與主機板的連接接頭，在燒錄時恐有誤觸晶片導致零件燒毀的風險，請多加注意! 另外，CMOS電池(CR-2032)也應拆下較為妥當。
下圖是小弟使用燒錄夾夾在ASUS A42JA筆記電腦的BIOS SOP8芯片上進行燒錄BIOS時的照片。
在BIOS燒錄完成後，小弟滿心歡喜的把筆電簡單的組裝起來並開機進行測試。
什麼！！！ 還是無法開機！！！？？？？ (o_O) ! 網路文章介紹一般電腦主機板刷BIOS不是直接拿原廠下載的BIOS檔案直接燒入即可嗎？？
於是小弟不死心的用低一版的原廠BIOS檔案再燒錄一遍，結果還是相同，按電源鍵後只能開啟風扇，而螢幕毫無畫面！！ 完蛋了！怎麼會這樣！！！？？？ ( >﹏<。)
小弟趕快再上網爬文，才發現原來在 BIOS 中 有一個啟動區 （Boot Block），當進行 BIOS 升級時，這一區塊是不會被覆蓋的，而原廠的BIOS檔案是被刷在啟動區之後的，這也是小弟直接拿原廠的BIOS檔案刷入筆電BIOS芯片後無法正常開機的原因。
小弟再繼續上網爬文，發現必須要使用直接從BIOS DUMP 下來的Dump Files來刷筆電的BIOS才行，於是便去GOOGLE "BIOS
DUMP ASUS A42JA" ，賓果！！ 直接找到了許多的網頁，不過其中大多數都是要付費的 凸(¬‿¬) ，小弟努力的找到一個免費的下載下來 (^‿^)
，發現原廠的BIOS檔案只有2 Mbytes大小，而下載下來的Dump Files 則有4 Mbytes大小（這剛好是筆電BIOS芯片的大小）。接下來趕緊將其燒入BIOS芯片中，並組裝好筆電再開機測試………，終於皇天不負苦心人，成功開機了！！ ٩(^ᴗ^)۶
結語：
小弟修復ASUS A42JA筆電BIOS的過程是曲曲折折，邊學邊修的情況，因此就想寫一篇文章並公布自己整理出來的經驗，好讓大家在遇到類似問題時能輕鬆順利些。
小弟現在事後回想，當初自己的處置並非恰當，如果早在BIOS剛更新失敗時，就按照下列文章中的辦法來修復BIOS，或許結果會更好也不一定 (¬_¬;) （這也是小弟諄諄叮嚀的：處理芯片時一定要先備份芯片的資料的原因）？ 只可惜那時沒看過這篇文章，看到時小弟的筆電已經修完了! ╮(￣□￣) ╭
也因此產生了些微的遺憾，小弟ASUS A42JA筆電BIOS裡綁定的筆電序號資料給刷沒了，造成在回復Windows 7 系統到出廠狀態時的windows 7自啟動功能沒了（因為抓不到BIOS中的資料），然後系統會告訴你 "您正在使用盜版軟體" 的訊息！ (ｏ・_・)ノ”(ノ_<、) 幸好小弟有事先做好的Ghost檔（內有已啟用的win7系統），才能繼續使用正版系統。
而在小弟的筆電修好後，小弟又重新測試ASUS筆記電腦BIOS中Easy FLASH的功能，發現無論是新、舊版的BIOS檔案都能自由的更新無誤。 (°△°)? 那麼為何小弟會在使用ASUS BIOS Easy FLASH來更新BIOS時出了問題呢？在小弟仔細的回想之下，想起來之前小弟的BIOS曾經忽然間進不去了，需要輸入密碼才能進入？？？ 可是卻又怎麼也進不去（因為試不出密碼），於是便上網找了DOS版的BIOS密碼破解程式來解密，結果是可以進去了，但是卻在小弟更新BIOS時才出了問題，看來是BIOS密碼破解程式把啟動區（Boot Block）給搞壞了，導致小弟在使用BIOS中的Easy FLASH功能來更新BIOS時失敗，因此還望諸君吸取小弟慘痛的經驗，不要隨便輕易來使用所謂的BIOS密碼破解程式！若不得已非用不可，那就在使用後記得千萬不要從Easy FLASH來更新BIOS，切記！
最終結論是，當您刷bios失敗時，先不要急著用燒錄器來刷BIOS，這是最後才能用的辦法（最終解決方案），當然，讓錢伯伯（錢背背）出馬才是最簡單又正確的辦法，但前提是要您跟錢伯伯很熟才行。 ヽ(*^ｰ^)人(^ｰ^*)ノ
現在電腦在BIOS刷壞時都有盲刷的功能（即使BIOS刷失敗了，也能自動讀取USB隨身碟中的BIOS檔案來修復電腦，而各廠的方法大同小異卻又不盡相同），只是一般社會大眾並不知曉有此功能，或問原廠客服，或是上網google皆能找到使用它的方法，而您也就能DIY救回被刷壞的BIOS了。
而google資料也有一定的技巧，同一件事，在台灣叫做BIOS更新失敗，在對岸叫做刷BIOS失敗，可是當您google "刷BIOS失敗" 時，卻能找到更多的兩岸資料，若您的電腦廠牌是華碩的，就請google "asus 刷BIOS失敗"，廠牌是HP的，就請google "HP 刷BIOS失敗"，廠牌是聯想的，就請google "lenovo 刷BIOS失敗"，這樣可以讓您找到解決問題的方法的速度會更快些!
